Koppelplaten

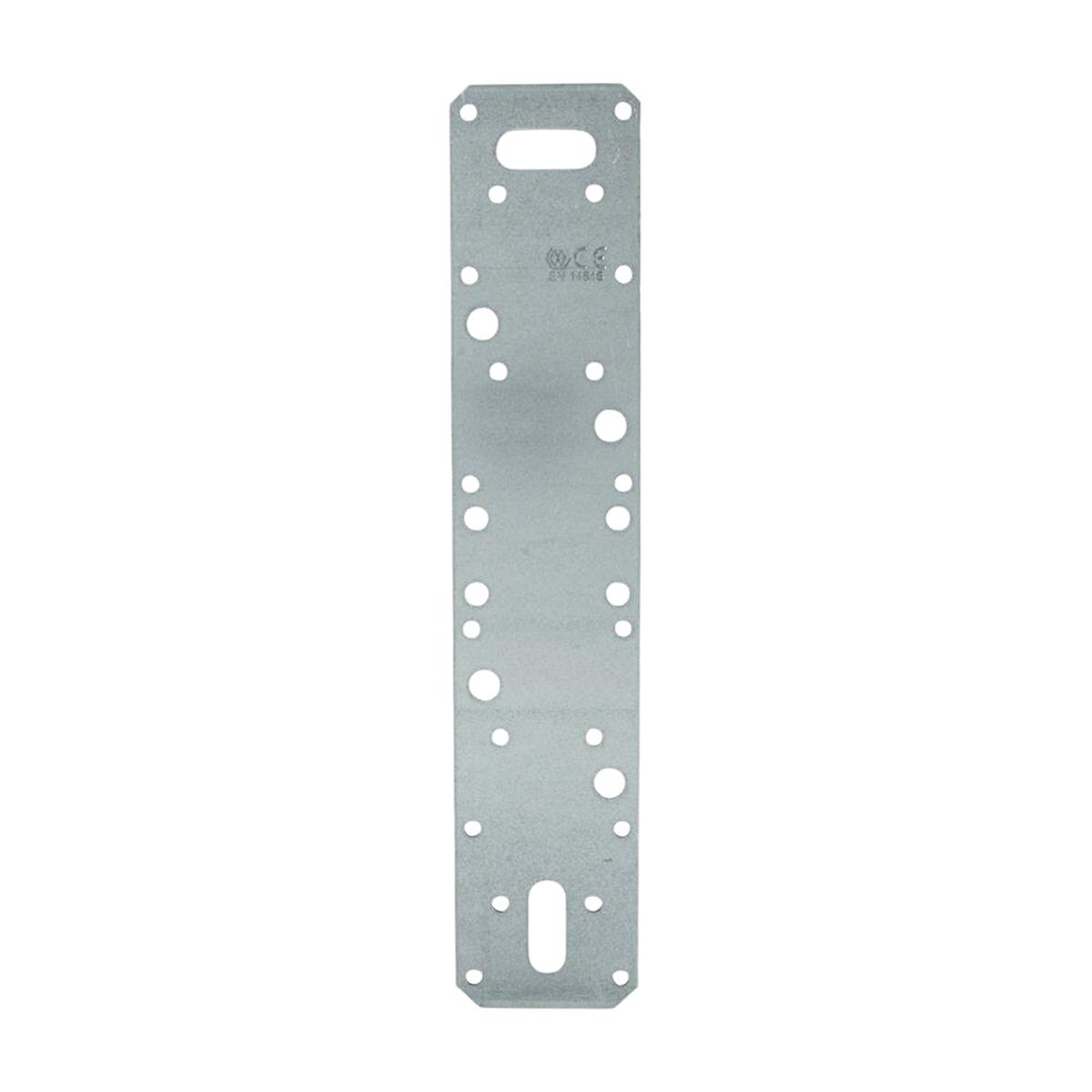

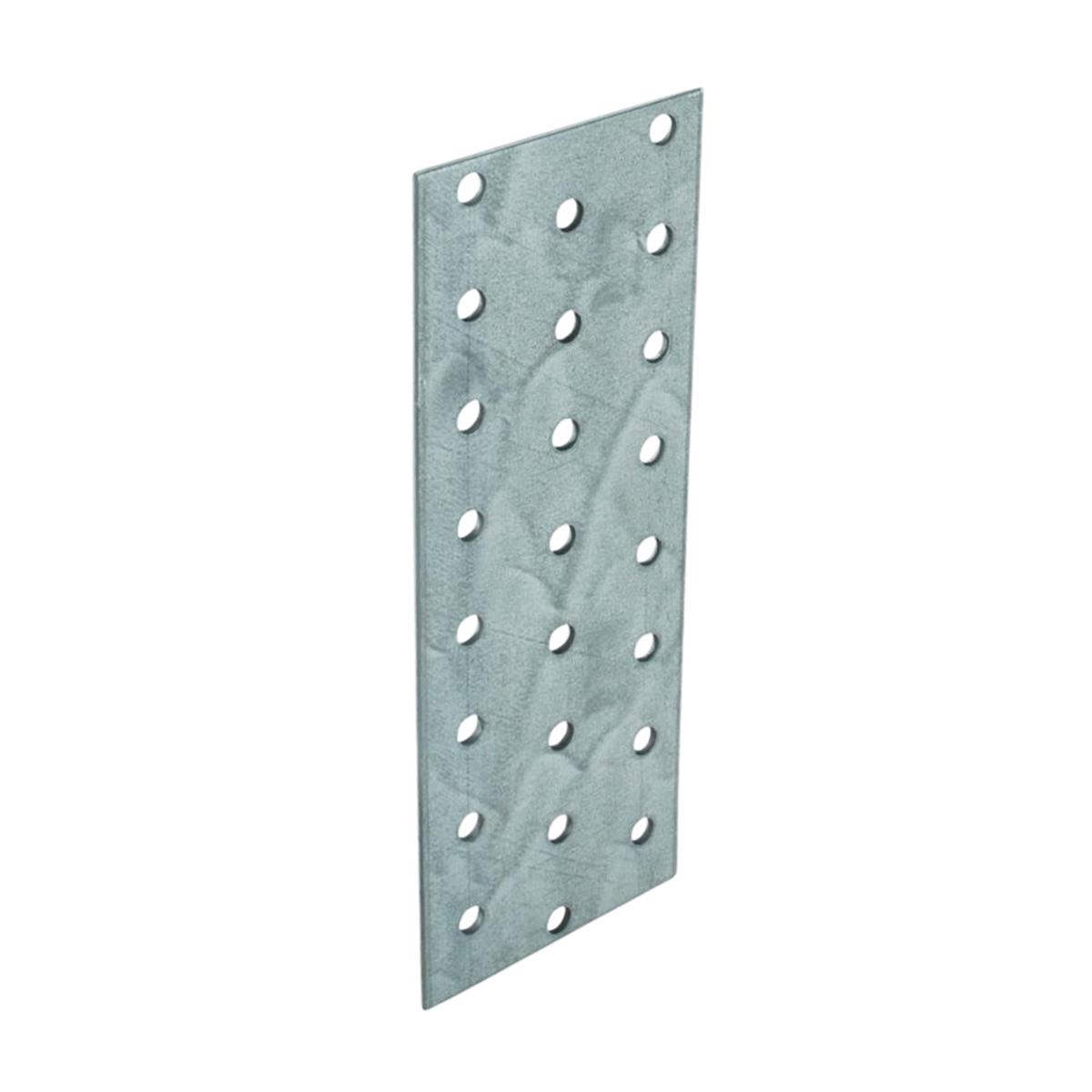

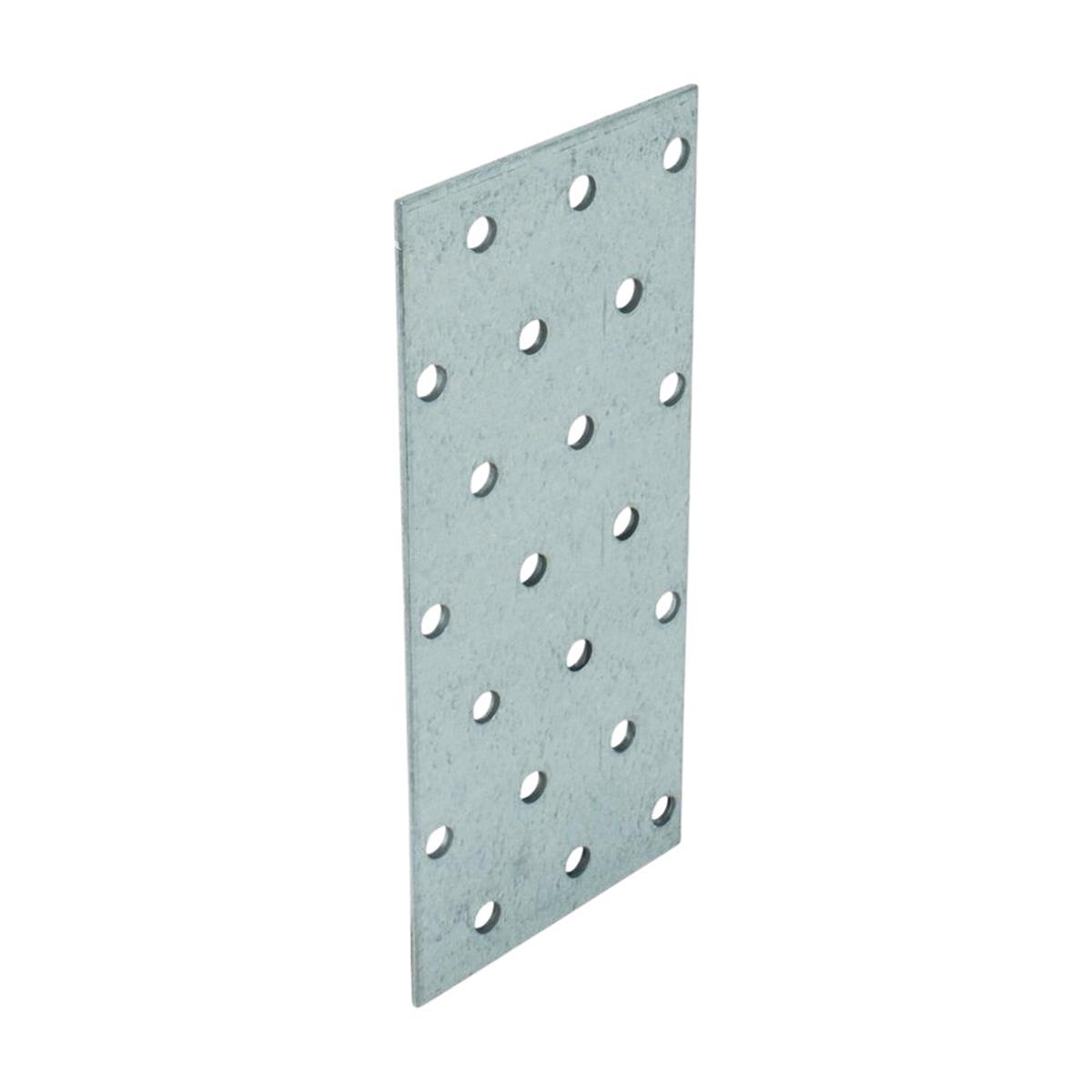

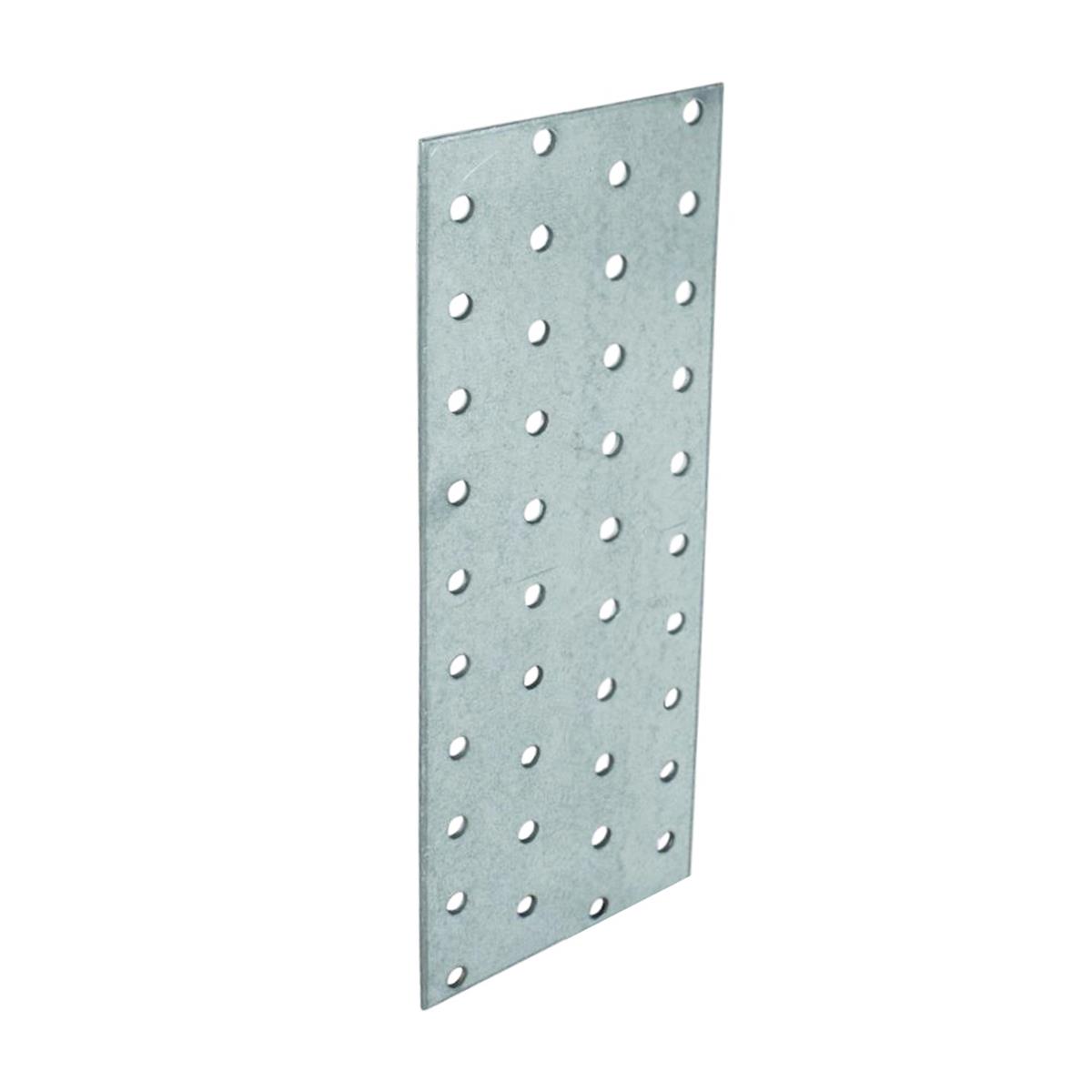

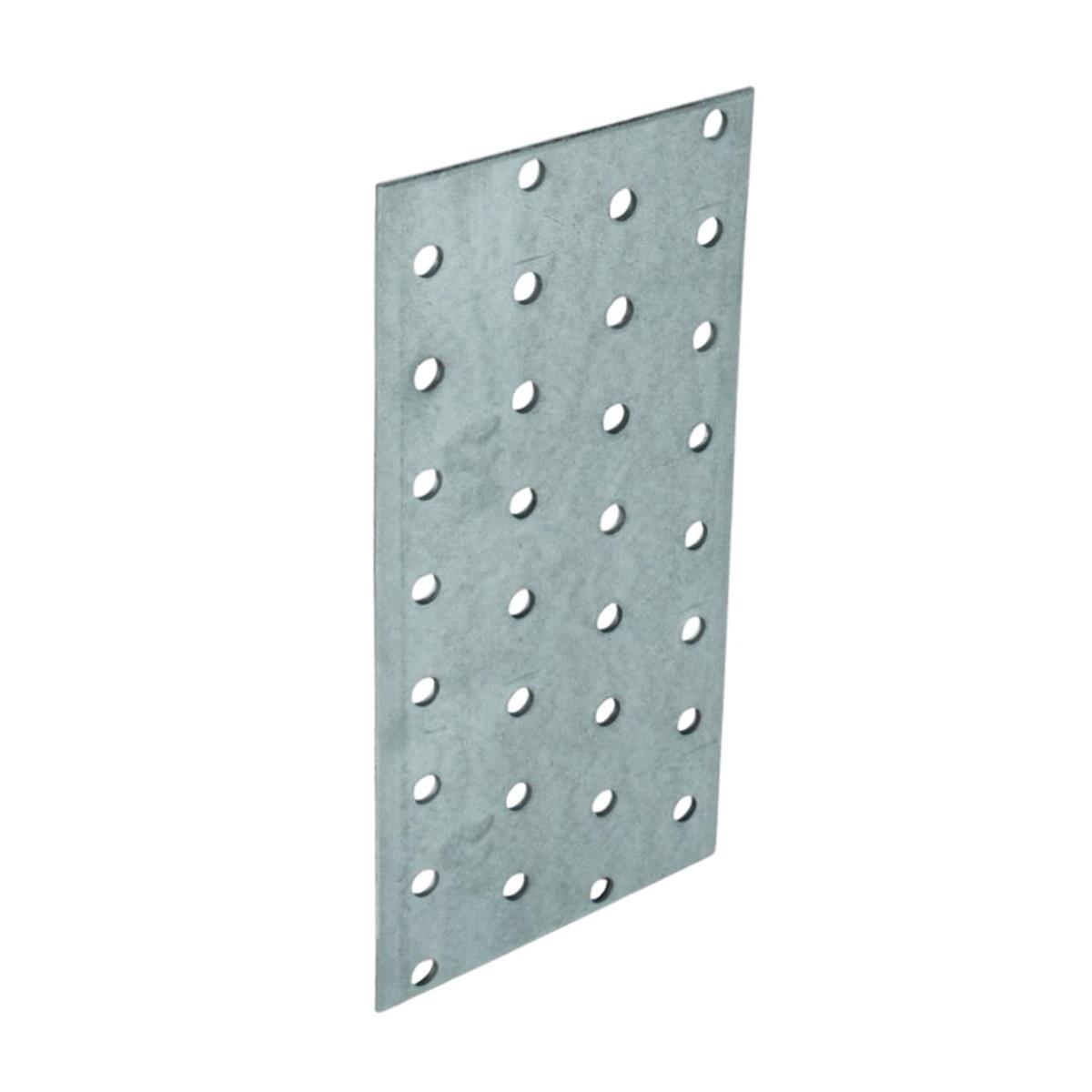

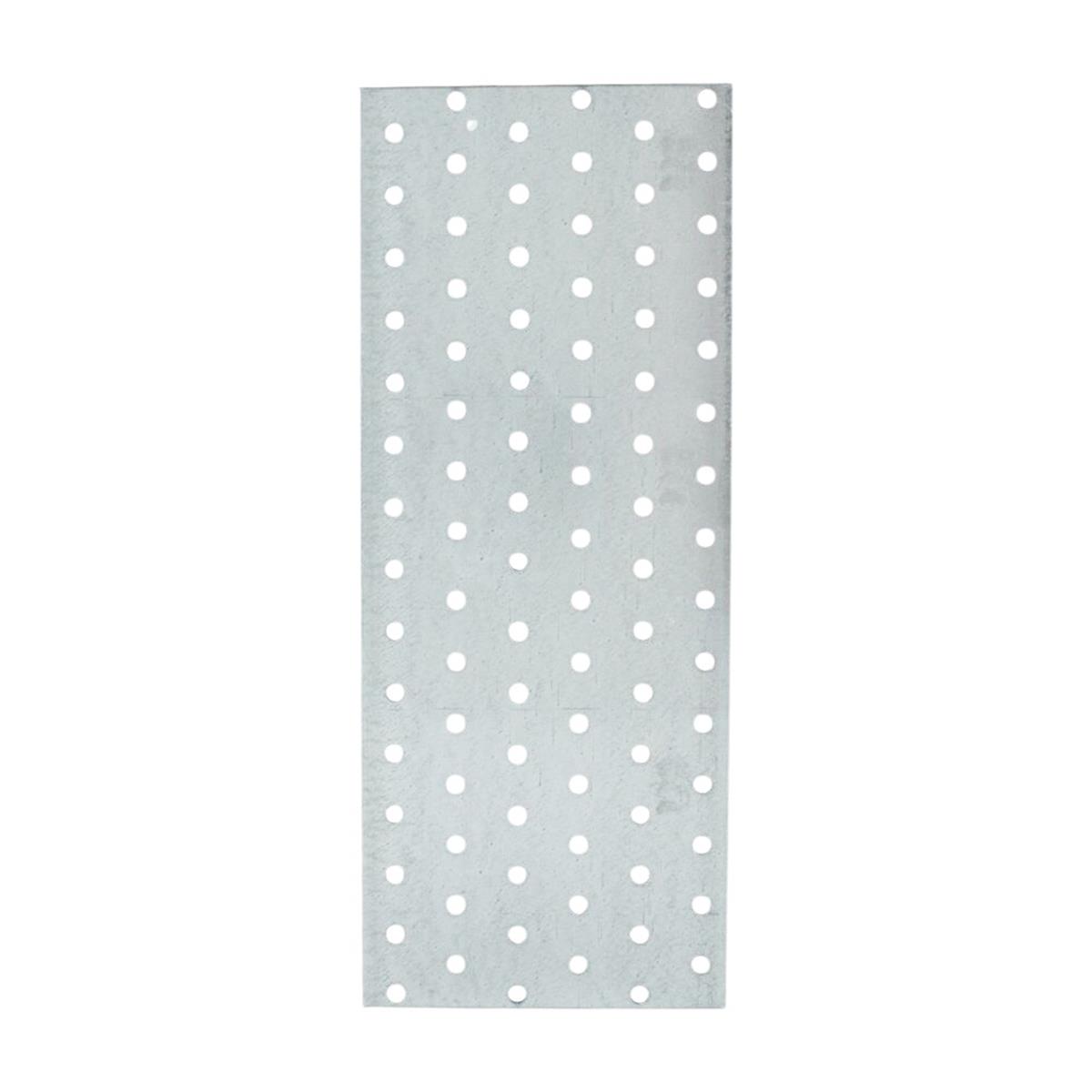

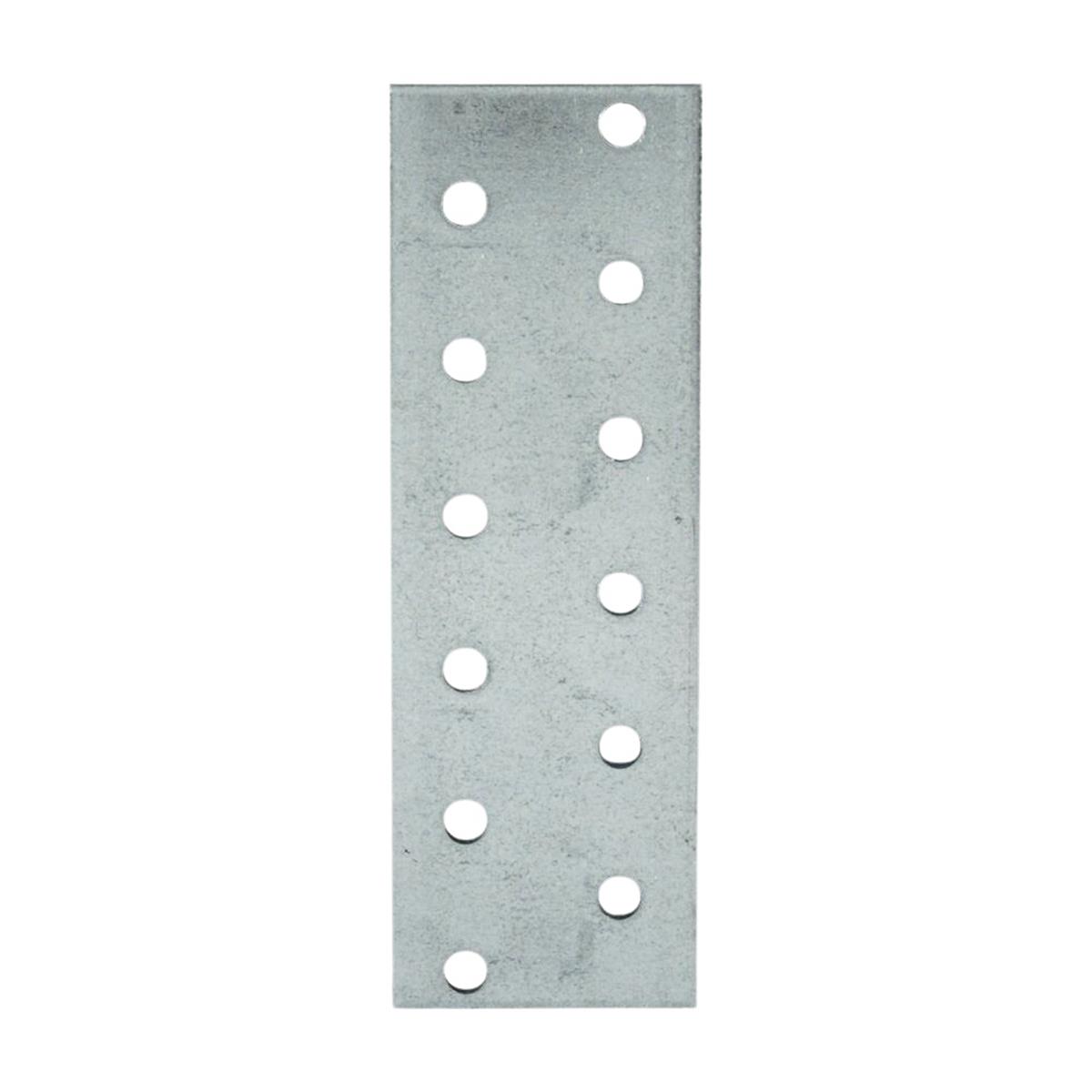

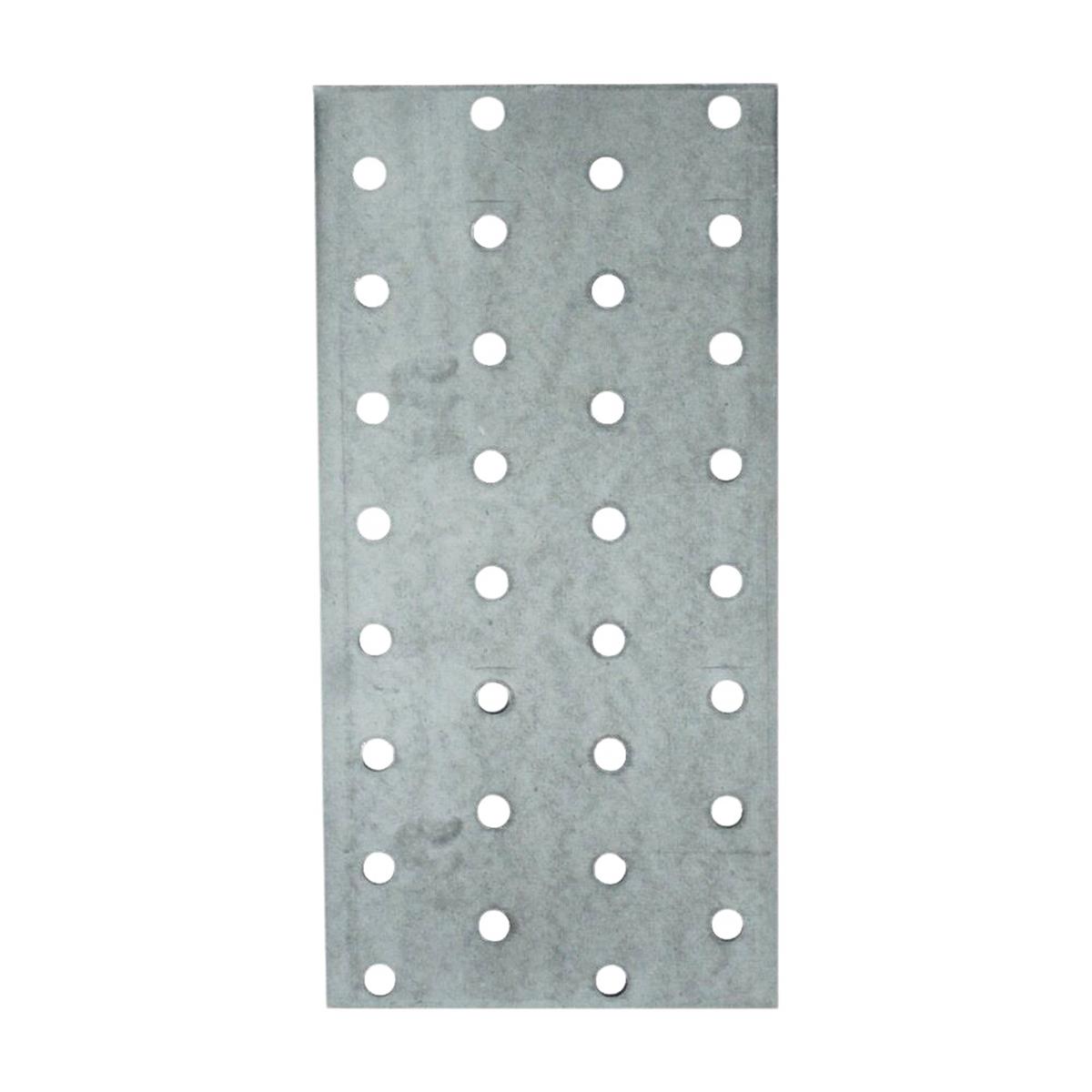

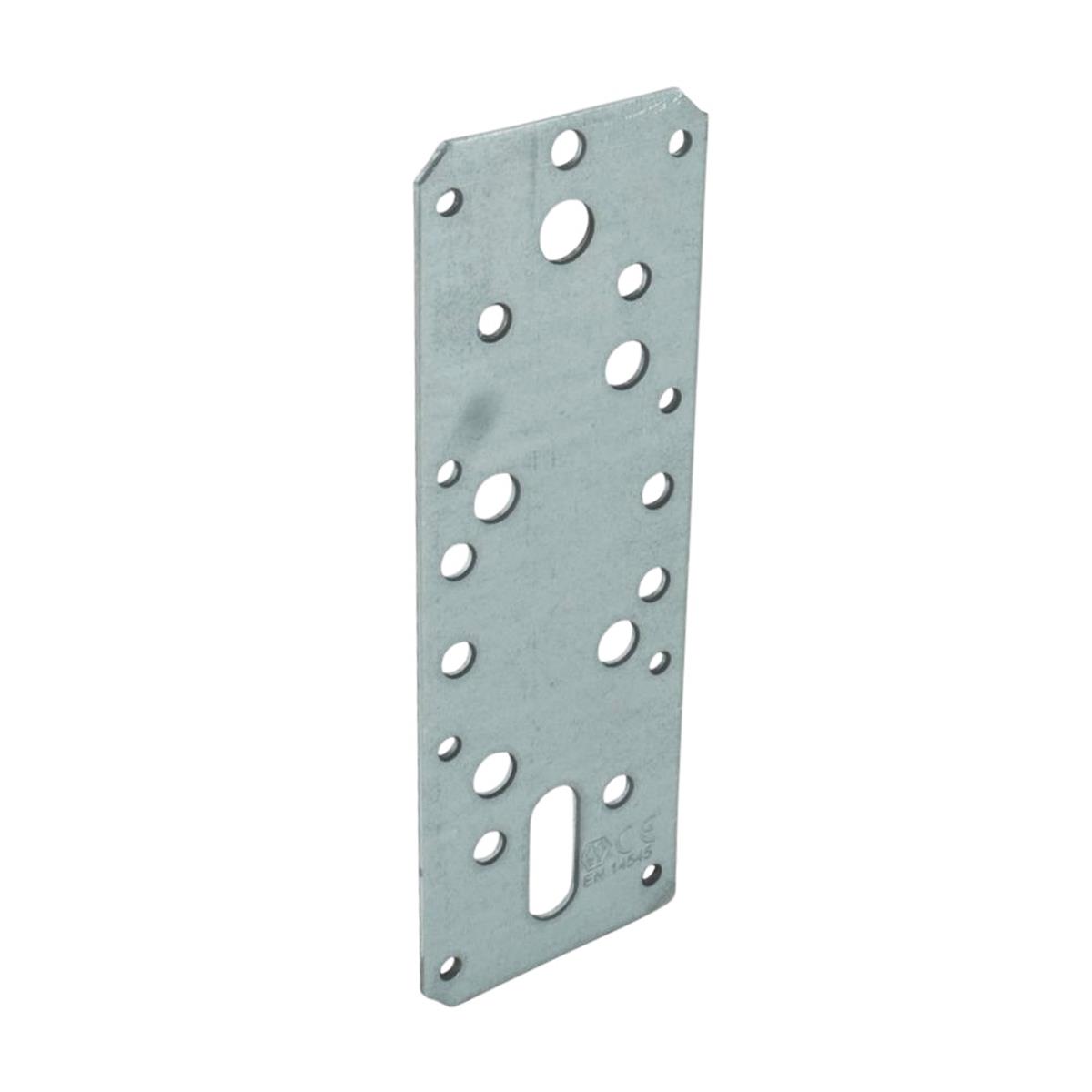

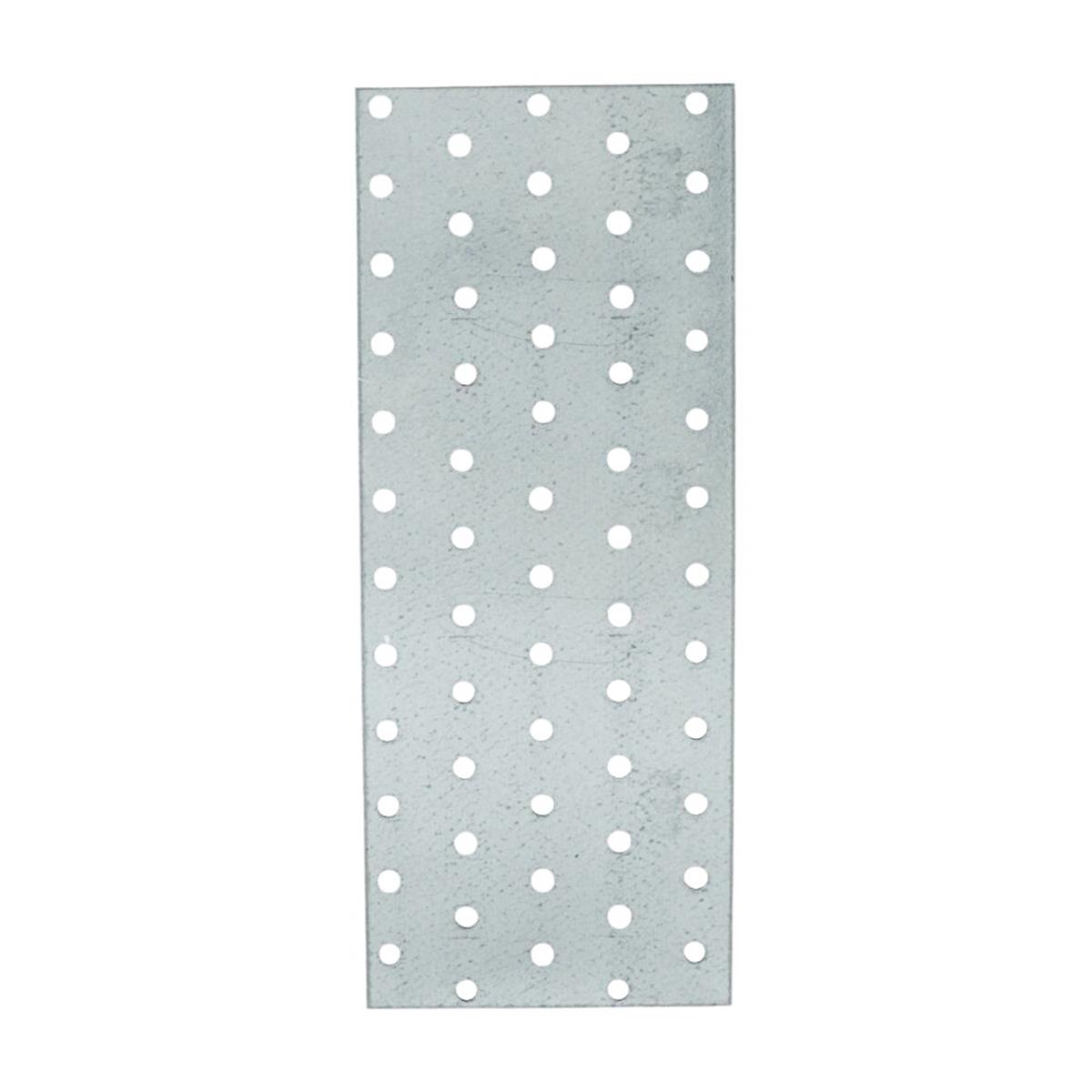

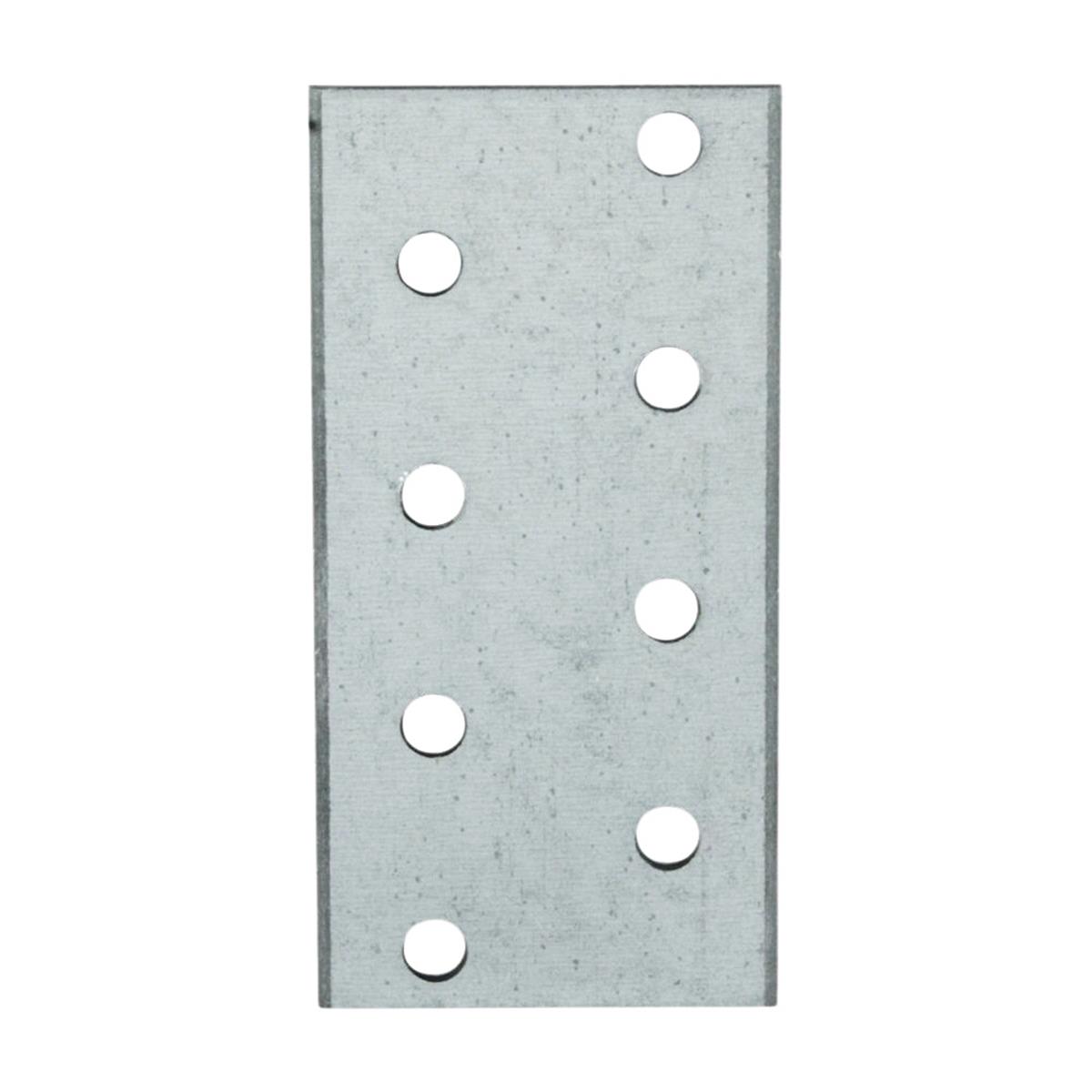

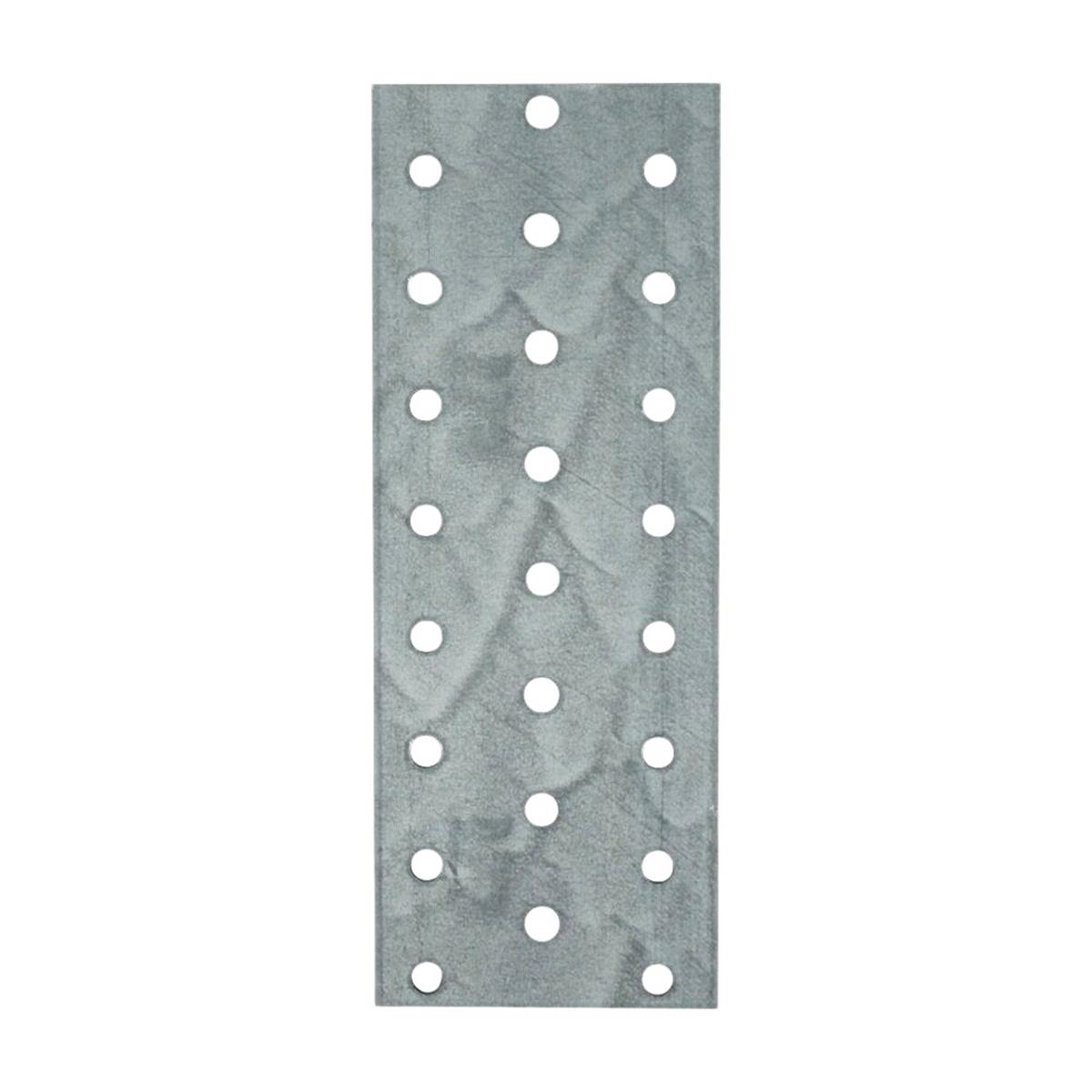

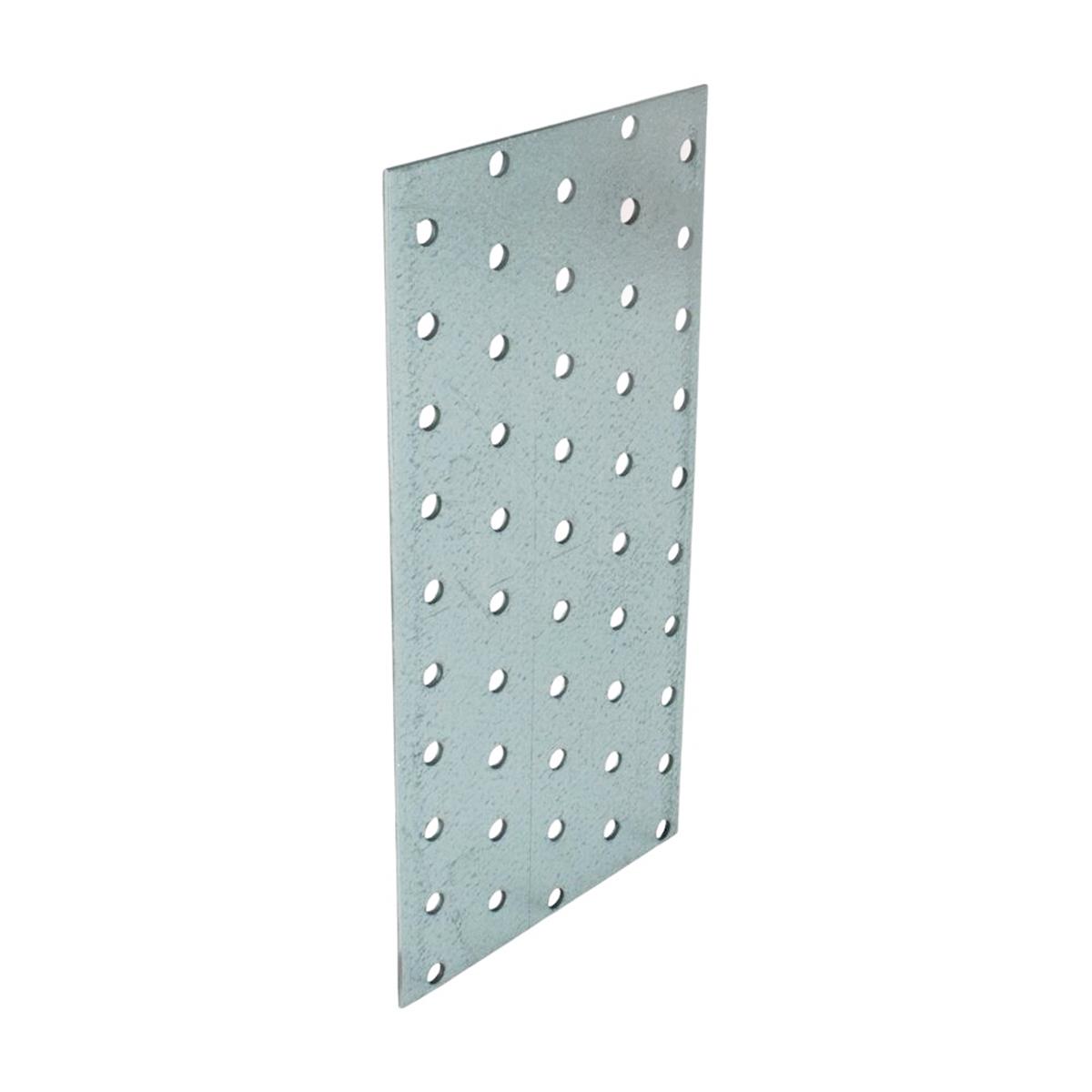

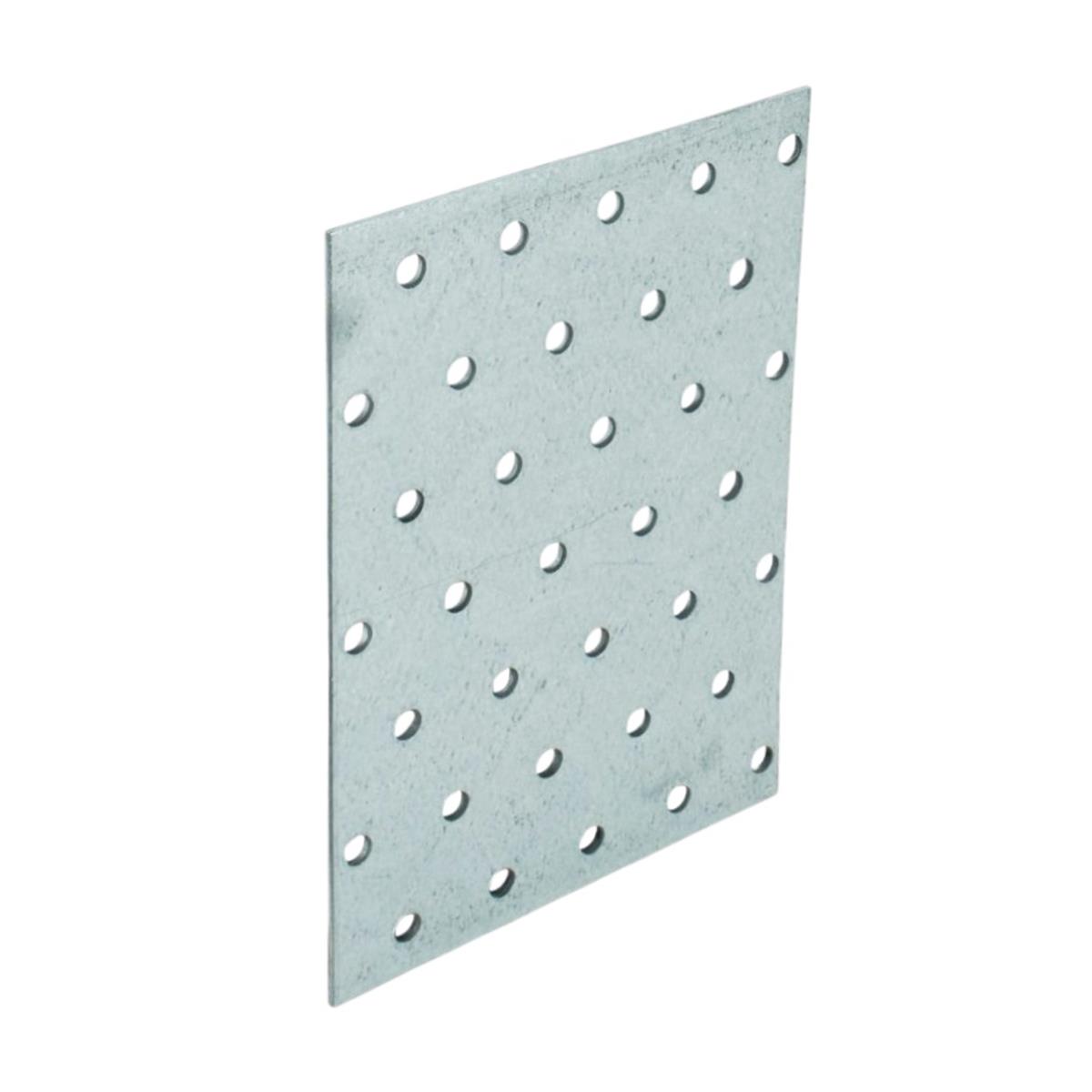

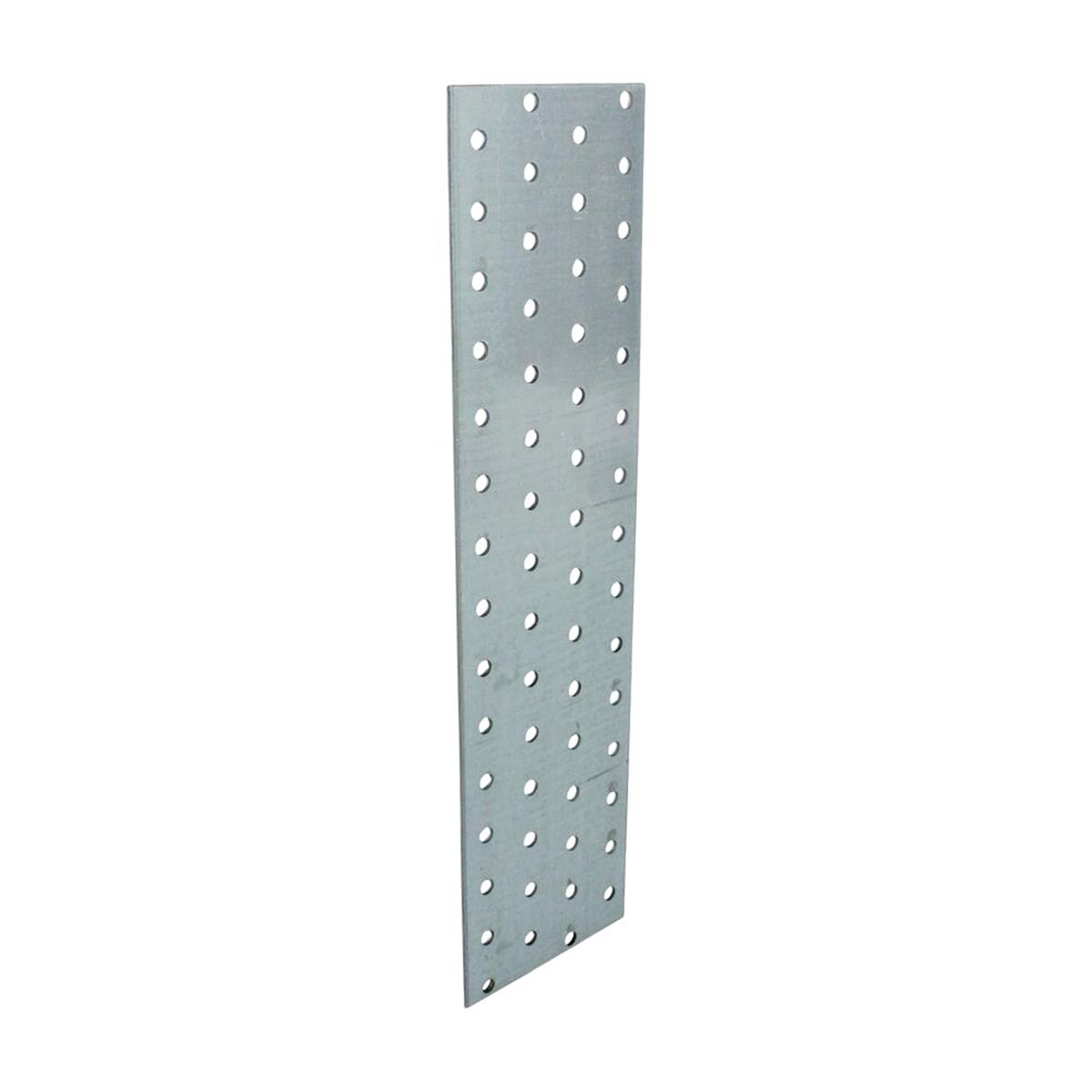

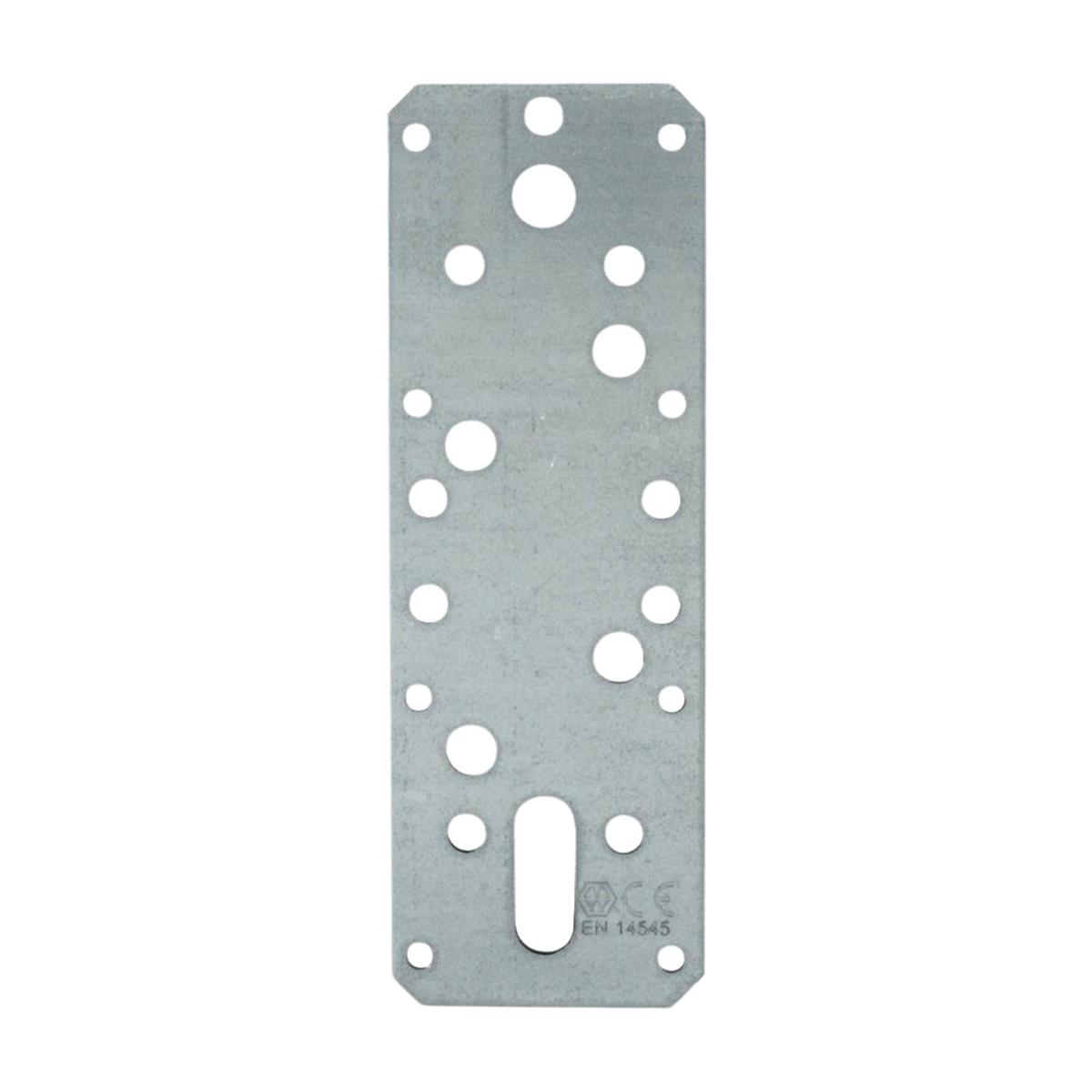

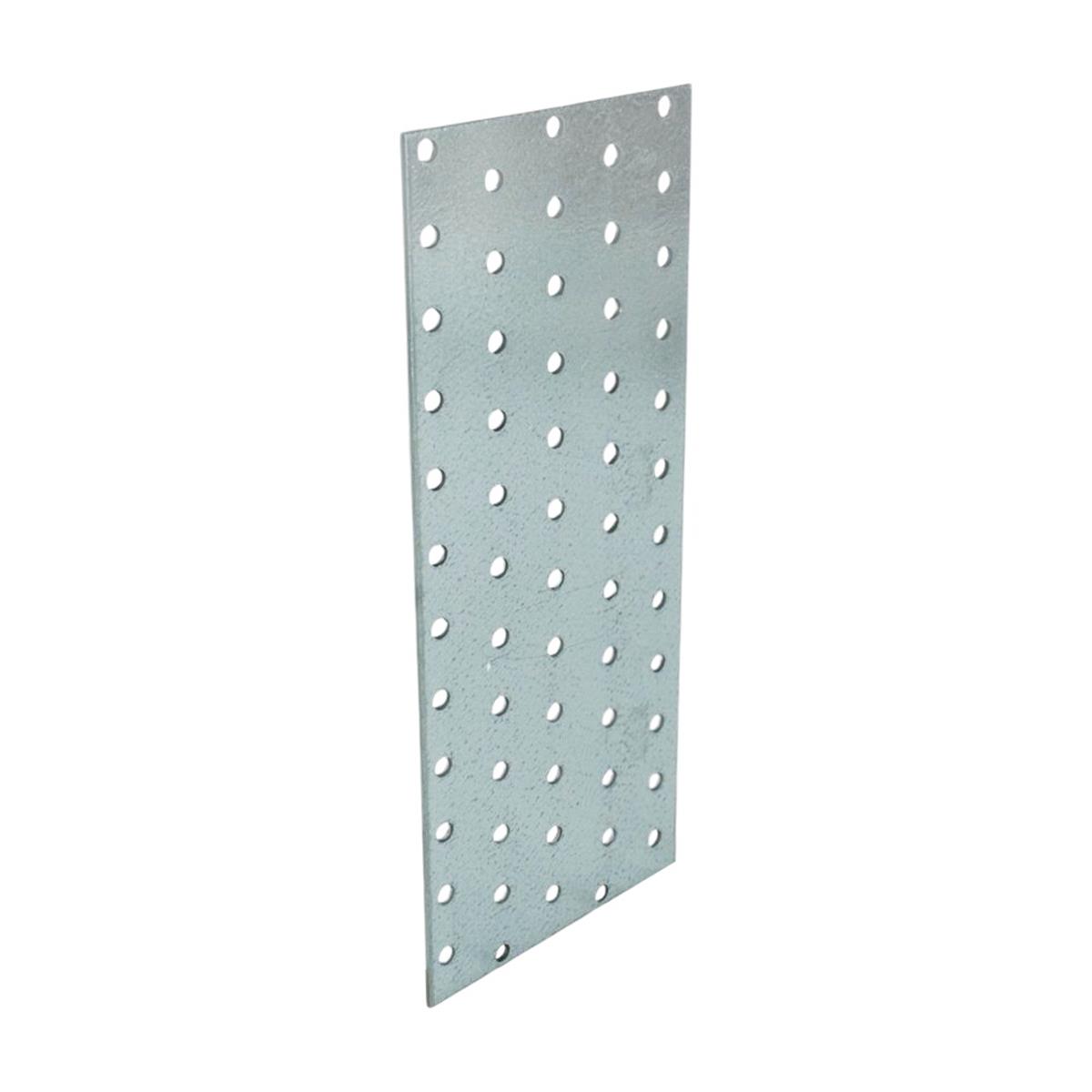

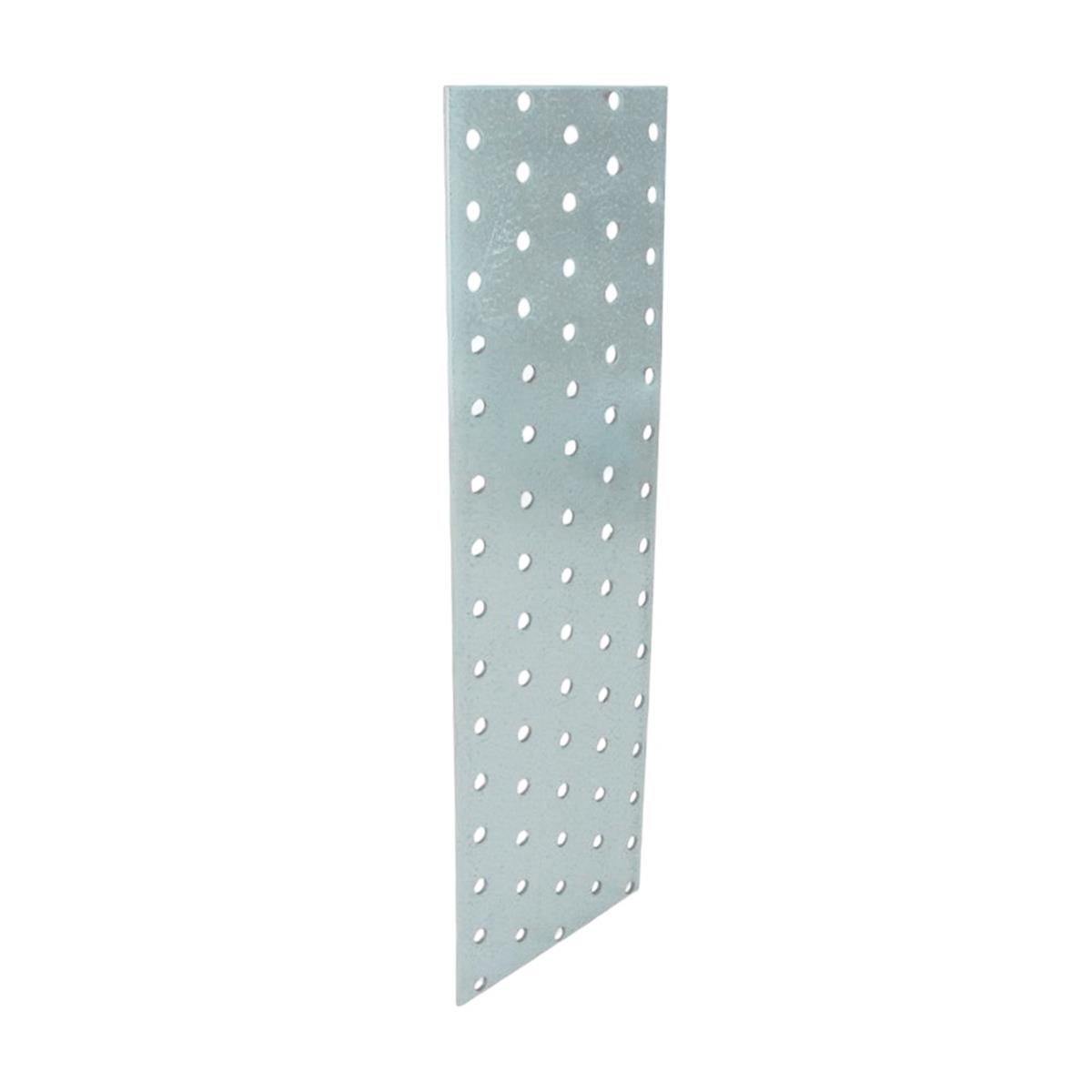

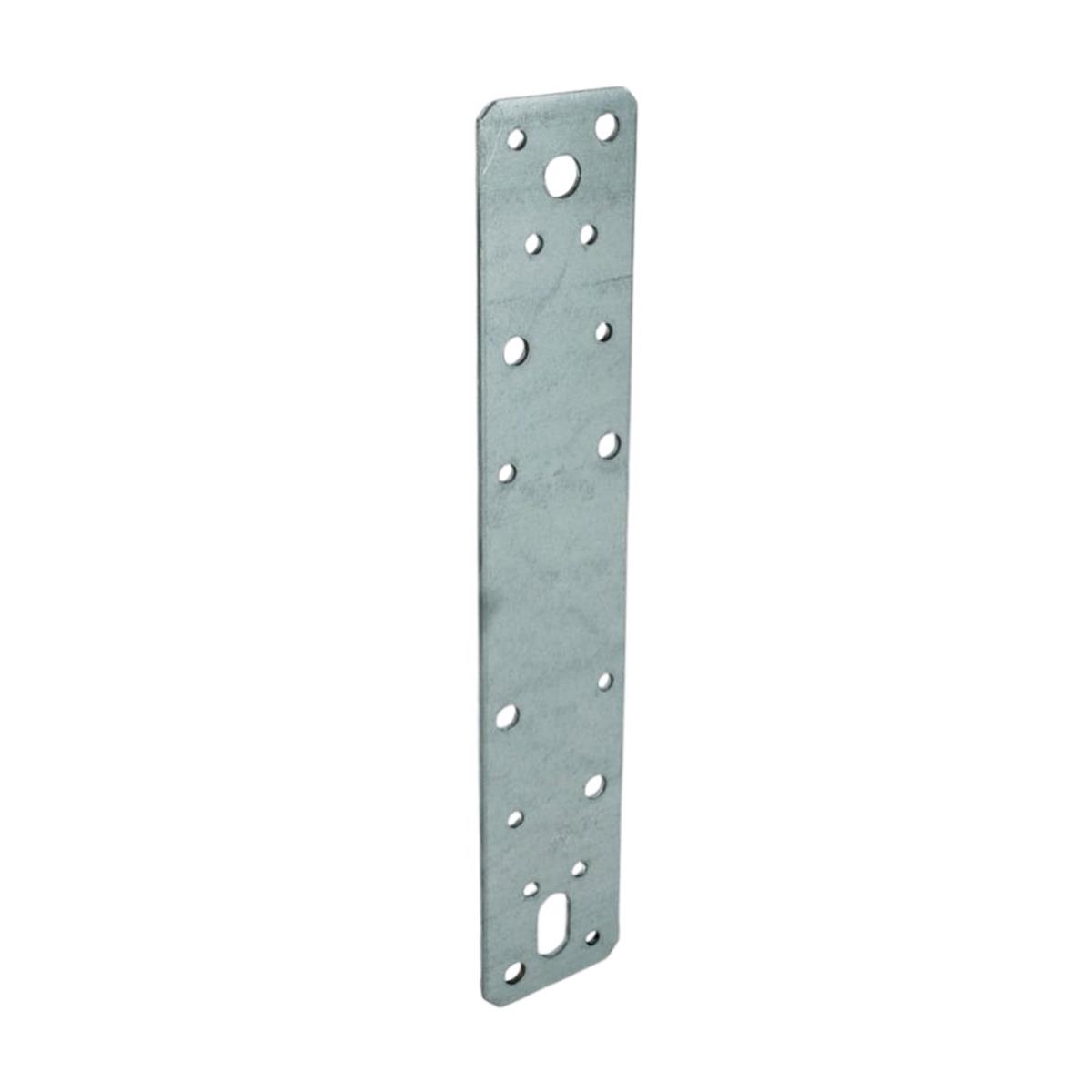

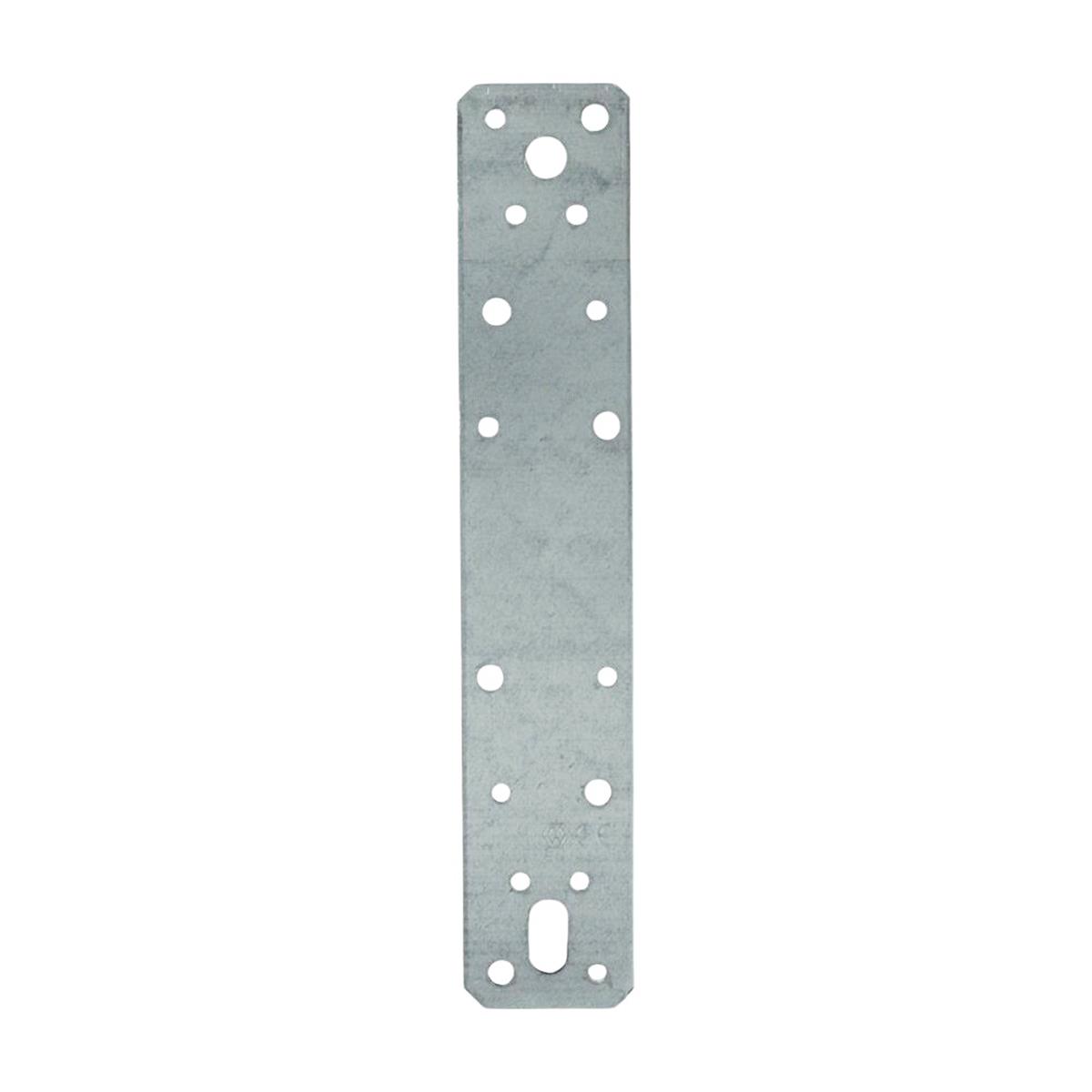

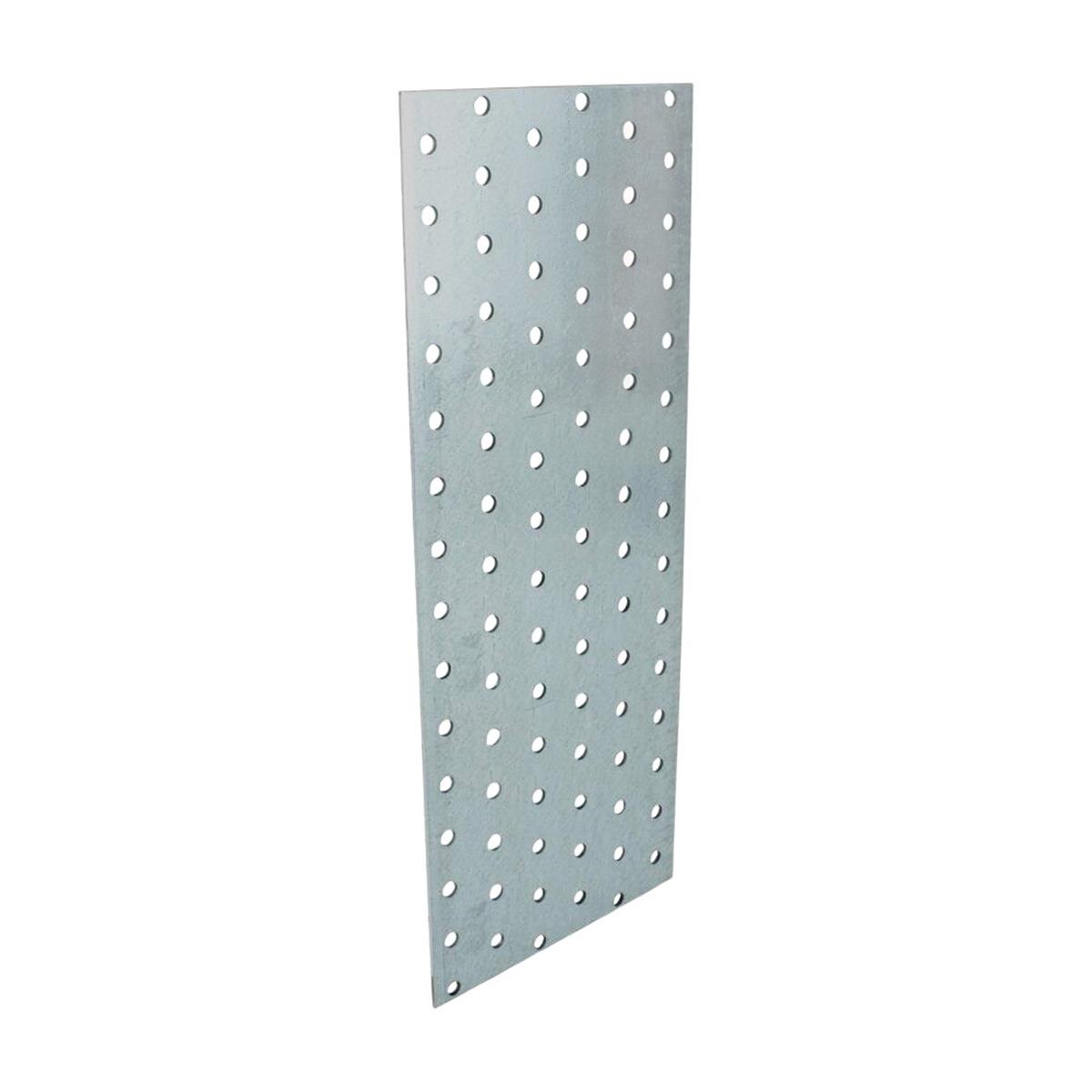

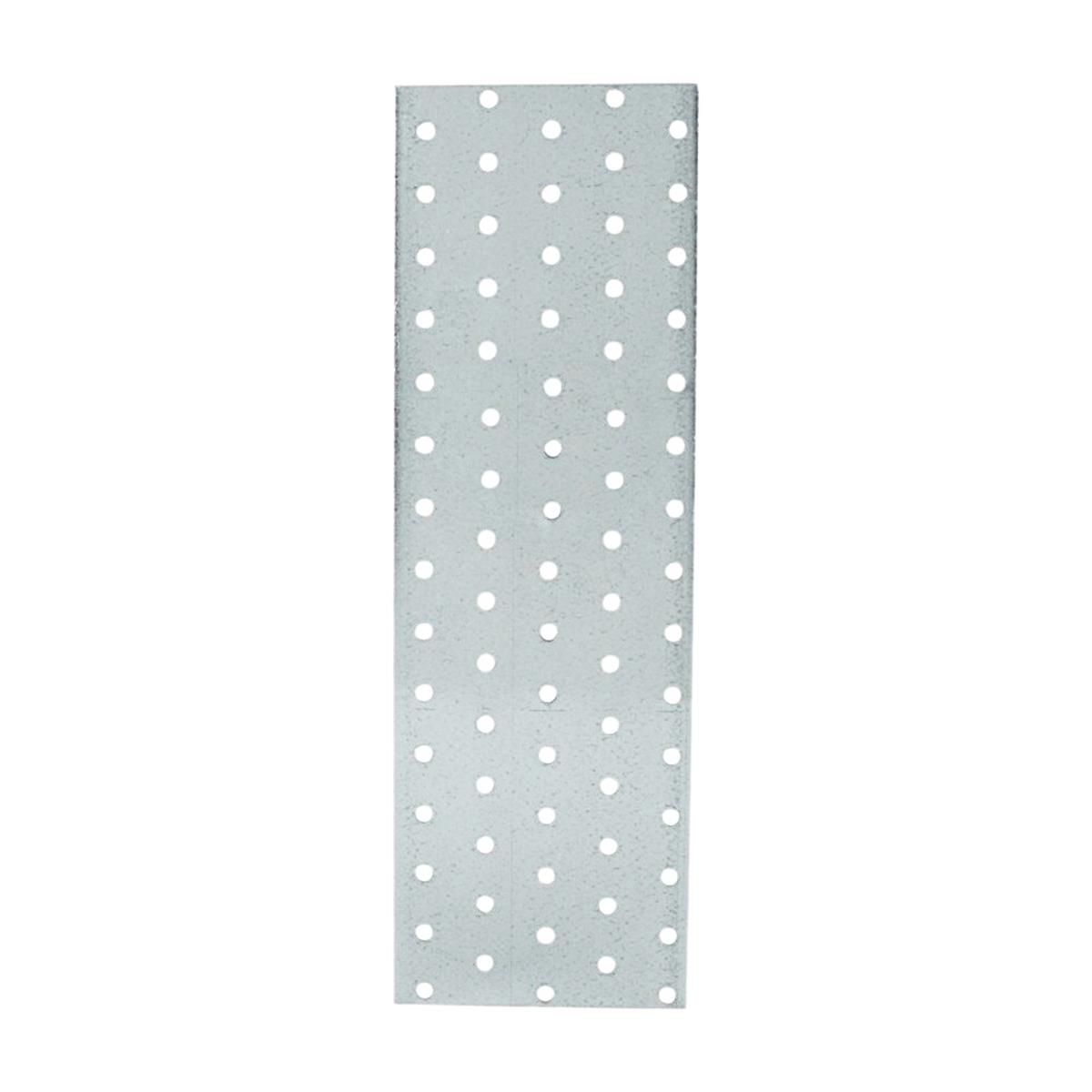

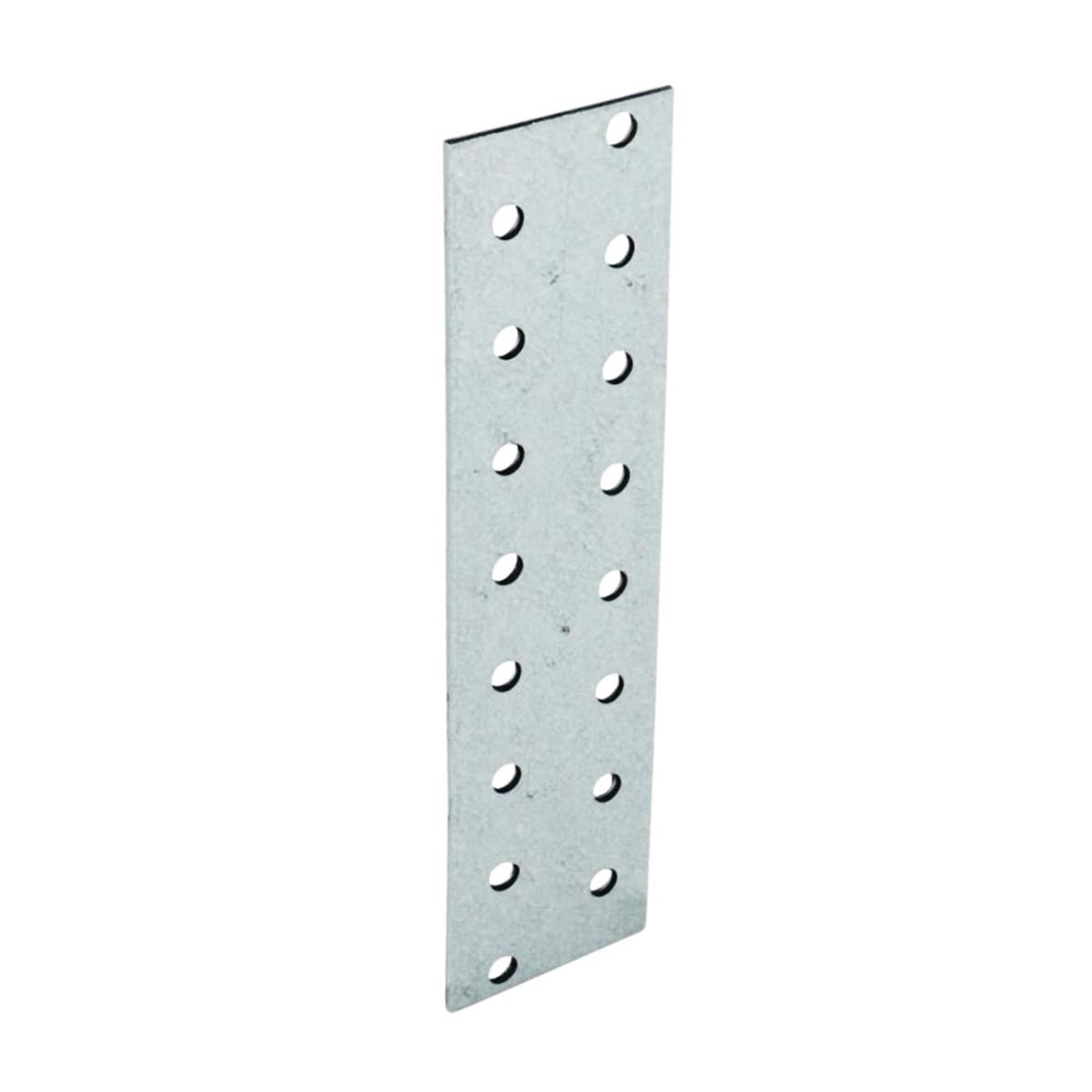

Een koppelplaat is een vlakke stalen plaat waarmee je twee houten balken in dezelfde lijn of naast elkaar met bouten of constructieschroeven aan elkaar koppelt. Bij FixMasters vind je koppelplaten in diverse lengtes en plaatdiktes. Hieronder lees je wanneer je een koppelplaat inzet en waarop je moet letten bij montage.

Balken verlengen of samenvoegen met koppelplaten

Moet een balk over een grotere lengte doorlopen dan er in één stuk hout beschikbaar is, of wil je twee balken naast elkaar tot één stevigere ligger samenvoegen, dan biedt een koppelplaat een praktische oplossing zonder dat je meteen naar een nieuwe, langere balk hoeft te zoeken. Plaats de koppelplaat aan één of, voor extra stevigheid, aan beide zijden van de balk, afhankelijk van de belasting die de gekoppelde balk moet kunnen opnemen in de uiteindelijke constructie.

Koppelplaten versus spijkerplaten: de juiste keuze

Een spijkerplaat werkt met veel kleine nagels en is geschikt voor dunnere, vlakke verbindingen in spanten, terwijl een koppelplaat met bouten door dikkere balken wordt bevestigd en meer geschikt is voor zwaardere, dragende verbindingen zoals in een vloerconstructie of hoofddraagbalk. Bij twijfel tussen beide typen geeft de dikte van het te verbinden hout meestal de doorslag: dunner sectiehout past beter bij een spijkerplaat, dikkere balken bij een koppelplaat.

Montage van koppelplaten met bouten en draadstangen

Boor de gaten voor de bouten precies op maat van de gaten in de koppelplaat, en gebruik draadstangen of doorgaande bouten met sluitring en moer aan beide zijden voor de stevigste verbinding. Draai de bouten stap voor stap en gelijkmatig aan, verspreid over alle beschikbare gaten, om te voorkomen dat de koppelplaat scheef trekt of het hout lokaal wordt overbelast. Controleer na een periode van gebruik of temperatuurwisselingen of alle bouten nog voldoende strak staan, vooral bij hout dat nog aan het krimpen of zetten is.

Materiaalkeuze van koppelplaten bij buitentoepassing

Voor droge, inpandige constructies is een verzinkte koppelplaat voldoende. Kom je in een buitenconstructie, zoals een overkapping of vlonderdrager, dan is een RVS-uitvoering nadrukkelijk aan te raden om corrosie op de langere termijn te voorkomen, zeker omdat een koppelplaat vaak op een structureel belangrijk punt van de constructie zit, waar een verzwakte verbinding grote gevolgen kan hebben voor de rest van de draagstructuur.

Veelgestelde vragen over koppelplaten

Wanneer gebruik ik een koppelplaat in plaats van een spijkerplaat?

Gebruik een koppelplaat bij dikkere, dragende balken die met bouten worden verbonden. Een spijkerplaat is geschikter voor dunnere, vlakke verbindingen met veel kleine nagels.

Aan één of beide zijden van de balk monteren?

Voor lichte, niet-dragende verbindingen kan één koppelplaat volstaan, maar voor zwaardere, dragende verbindingen is montage aan beide zijden van de balk aan te raden voor extra stevigheid en een symmetrische krachtsoverdracht.

Welke bouten gebruik ik bij een koppelplaat?

Gebruik doorgaande bouten of draadstangen met sluitring en moer, in de diameter die past bij de gaten van de koppelplaat.

Voor vlakke, genagelde verbindingen kijk je bij spijkerplaten, en voor de bijpassende bouten bij bouten & moeren. Bekijk het volledige aanbod bij ankerwerk & constructieverbinders.
